Арматурная сетка для бетонного основания пола

Армирование стяжки и бетонной плиты

Работа по армированию бетонных полов рациональна при создании черновой стяжки и в случае устройства многослойных покрытий на сыпучих и теплоизолирующих подстилающих слоях.

При постройке дома на плите влияют как внутренние, так и внешние нагрузки, они распределяются неравномерно, что может привести к изгибу основания. Можно уменьшить деформирующее воздействие при помощи установки в тело стяжки каркасов из арматурной сетки.

В свою очередь бетон неплохо выполняет работу на сжатие, но имеет незначительную прочность при растяжениях и изломе, а арматура справляется с изгибающими нагрузками. Это обеспечивает большую надежность и долговечность фундаментной плиты. Армированный бетон более крепкий, устойчив к тепловым и механическим воздействиям.

Требования к устройству стяжки пола прописаны в документах ВСН-9-94 ДС «Инструкция по устройству полов в жилых и общественных зданиях», МДС 31-1.98 «Советы по проектированию полов, СНиП 2.03.13-88 «Полы».

Важность применения

Случаев применения армирующей сетки два:

  1. повышение прочности бетонной конструкции;
  2. для соединения материалов, которые плохо взаимодействуют друг с другом.

Как правило, арматурные материалы применяются для следующих работ:

  • Напольная стяжка. Для данной процедуры армирование является почти обязательным, поскольку помогает сохранить целостность покрытия и, к тому же усилить его прочностные качества. Наиболее часто сетка для армирования бетона используется при стяжке полов, утепленных пенопластом. В случае невыполнения данного условия возможно образование трещин в бетоне, и как результат -разрушение конструкции.
  • Штукатурка по бетонному полу или другой поверхности. В данном случае армирующая сетка улучшает адгезию штукатурки и основной поверхности. По общему правилу этот материал применяется при нанесении раствора толстым слоем, а также для отделки поверхности, которая плохо взаимодействует с другими материалами. Для такого процесса армирования используется строительная сетка из пластика или метала.
  • Укладка бетона. Сеточный материал для асфальтобетона имеет две функции своего применения: повышает прочность покрытия; распределяет механические нагрузки по всей длине асфальтовой поверхности.
  • Наложение кладки. Полотно создает эффект, который уменьшает точечные нагрузки на основную поверхность. К тому же ее применение предотвращает появление трещин.

Строительство конструкций из легких материалов обязывает использовать арматуру, в частности, кладочную для керамзитобетона. Еще один вид строительной сетки – это полотно для отсекания бетона. Оно применяется при работе с большими поверхностями и, как правило, при их заливке бетоном. Особенность состоит в возможности задержки бетонного раствора и вывода воды наружу. Обсудим детально основные виды арматуры для бетона.

Виды армирующих сеток

Из металла

От разных бетонных конструкций (ж/б балки, ж/б перемычки, стены, полы, покрытия) требуются разные прочностные характеристики. Поэтому видов стержней для сеток разработано множество. Их предельные прочностные характеристики определяются маркировкой. Мы производим несколько видов изделий, посмотрите:

  • каталог сварной сетки (кладочную, дорожную, штукатурную) из проволоки различного сечения, разные размеры карт (рулонов);
  • каталог арматурной сетки из стержней различных марок.

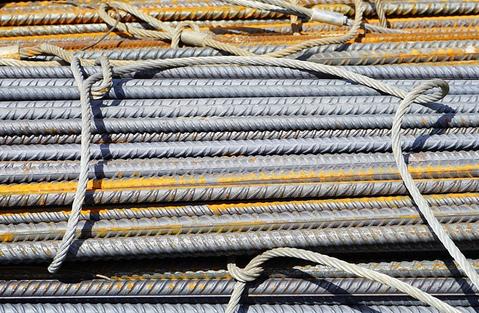

Можно отметить, что стальные стержни А 240 (гладкое сечение), А 300 (периодическое сечение) могут быть поперечными, монтажными, но будут только вспомогательными при устройстве пространственных каркасов. Для рабочего усиления они не подойдут по своим характеристикам.

Стальные пруты класса А400, А500, А500С (сварная с серповидным профилем) будут выдерживать рабочие нагрузки и из них изготавливается сварная армирующая сетка.

Пруты А400 самые востребованные при малоэтажном строительстве и выпускаются с большим диапазоном размера сечения 8-40 мм.

Сетка для армирования стяжки и отделочных работ изготавливается из проволоки Вр-1 с меньшим сечением 3 мм-5 мм и с более мелкими ячейками.

Все изделия могут быть из черного металла, покрытого цинком или из нержавеющей стали, а на их изготовление идет сталь 3-5СП.

Из композита

Современной альтернативой усиления бетона оказалась сетка композитная, и самый распространенный и востребованный вариант из стеклопластика (стекловолокна), с добавлением синтетической связующей пропитки. Стержни выпускаются с гладким профилем или периодическим, могут быть обсыпаны песком для лучшей адгезии. Ячейки в форме квадрата или прямоугольника.

Изготавливается в картах и рулонах разных размеров.

Она легче, чем металлическая, немного дешевле, но из-за низкого модуля упругости (жесткости) 55 000 МПа и высокого (2%) относительного удлинения, ее не рекомендуется монтировать в ответственные конструкции.

Когда без армирования стяжки не обойтись?

Стяжка с армирующими элементами может с легкостью выдержать любые нагрузки на изгиб и растяжение. С помощью армирования достигаются такие результаты:

  • защита от образования трещин в период высыхания и во время эксплуатации (при вибрациях и давлении разного рода);
  • фиксация стяжки в первоначальных геометрических размерах;
  • повышение прочности стяжки;
  • предупреждение проседания основания.
Читать еще:  Технология утепления пола пенополистиролом

В основном армировать стяжку необязательно, но есть несколько случаев, когда оно просто необходимо:

  • стяжка толщиной более 5 см;
  • укрепление в местах повышенной нагрузки;
  • при устройстве плавающего пола.

Какими элементами можно упрочнить стяжку?

Есть несколько видов материалов, которые можно применить для армирования:

  1. Сетка из металла (часто ее используют для укрепления дорог). Этот материал – один из самых прочных и надежных, который сохраняет форму стяжек любой толщины даже в технических помещениях.
  2. Сетка из полимеров и пластмассы. Этот материал обладает меньшей прочностью, чем предыдущий, но для армирования пола в дома и квартирах вполне подходит.
  3. Сетка из стекловолокна. Она меньше сопротивляется нагрузкам, но для жилых домов – один из оптимальных вариантов.
  4. Фибра, в состав которой входят полипропилен, металл, стекло или базальт. Эти волокна просто вмешивают в раствор. Заменить настоящую армирующую сетку такой материал не в силах, но он дает возможность идеального высыхания стяжки без образования микротрещин и заметной усадки.

Сетки из металла

Металлическая арматурная сетка для бетонного основания пола производится из стальной проволоки, диаметром от 2,5 до 6 мм. Размер ячеек варьируется от 5 до 20 см, при этом необходимо учитывать, что с уменьшением размеров ячеек увеличивается прочность армирования. В продаже есть сетки в рулонах и листах. Рулоны более удобны в перевозке, но так можно приобрести только сетки из тонкой проволоки. Сетки из более толстой проволоки продаются только в листах.

Сетка из металла имеет немало достоинств:

  • обладает высокими показателями прочности на разрыв;
  • равномерно распределяет нагрузку, увеличивая несущую способность стяжки;
  • равнодушна к морозу, нагреванию и перепадам температуры;
  • служит десятилетиями.

Армирование стяжки пола сеткой из металла происходит в такой последовательности:

  1. Сначала очищают черновую поверхность пола, заделывают обнаруженные трещины и приступают к грунтовке.
  2. На подготовленное основание укладывают слой гидро- или звукоизоляции.
  3. Далее определяют высоту стяжки, используя гидроуровень. На всех стенах делают отметки, которые образовывают идеальную плоскость.
  4. Теперь приступают к монтажу сетки. Она должна находиться в нижней трети общей толщины стяжки. Чтобы немного приподнять сетку, ее устанавливают на подставки из пластмассы или на куски гипсокартона. Укладку производят внахлест.
  5. На уложенную сетку строго по уровню на расстоянии 1 м устанавливают маяки, фиксируя их раствором или винтами.
  6. После этого начинают заливать и разравнивать раствор.
  7. После высыхания направляющие можно убрать и заделать щели раствором.

Если стяжка высыхает очень быстро, ее обильно сбрызгивают водой, в противном случае могут образоваться мелкие трещины.

Армирование пола. Видео

Понравилось? Поделитесь в соц. сетях!

Советуем почитать!

  • Звукоизоляция пола от нижних соседей: материалы, фото
  • Шлифовка деревянного пола
  • Внутренняя отделка дома
  • Утепление пола в деревянном доме снизу

2 Комментариев on Арматурная сетка для бетонного основания пола: фото, видео

В течение 3-5 дней обязательно следует заливать стяжку водой, поддерживать высокую влажность в помещении и следить за отсутствием сквозняков. Это необходимо для предотвращения растрескивания цемента во время высыхания. Полное высыхание происходит в течение четырех недель. Для идеальной гладкости целесообразно поверх высохшей стяжки залить небольшой слой самовыравнивающейся смеси.

В течение 3-5 дней обязательно следует заливать стяжку водой, поддерживать высокую влажность в помещении и следить за отсутствием сквозняков. Это необходимо для предотвращения растрескивания цемента во время высыхания. Полное высыхание происходит в течение четырех недель. Для идеальной гладкости целесообразно поверх высохшей стяжки залить небольшой слой самовыравнивающейся смеси.

Когда усиление бетонного пола необходимо

Армирование бетонного основания делают только тогда, когда этого требуют условия эксплуатации:

  1. Структура плавающей стяжки обязательно включает в себя арматурную сетку. Стяжку такого типа изолируют от непрочного основания плитами теплоизоляции или засыпкой сухих полов.
  2. Черновой цементный пол, уложенный на грунт, обязательно усиливают арматурной сеткой. Предварительно по грунту делают засыпку из щебня или керамзита.
  3. При угрозе появления разрушительных последствий от вспучивания почвы бетонную стяжку обязательно армируют.
  4. При устройстве тёплых полов стяжка подвергается деформациям и растрескиванию вследствие существенных перепадов температуры. Стяжку усиливают по всей площади тёплых полов.
  5. Усиливают основание полов в тех местах, где будут устанавливать тяжеловесные предметы, а также там, где могут возникать вибрационные и динамические нагрузки.
  6. Арматуру применяют при укладке бетонного пола толщиной более 50 мм.

В частных домовладениях армирование полов применяют в основном в гаражах и помещениях с установленным тяжёлым оборудованием (мастерские).

Стекловолоконная сетка

Композитные сетки изготавливаются их алюмоборосиликатного стекла методом ажурного переплетения. Размер квадратных ячеек изделия обычно составляет порядка 4-6 мм.

Важным моментом при выборе композитных сеток является марка изделий, так как некоторые из них не обрабатывают специальными добавками, улучшающими эксплуатационные характеристики. Например, ССП-95 и ССдор-300 пропитывают специализированными щелочестойкими дисперсиями, а такие марки, как ССМ-85 и ССДор-300 не покрываются этими составами. Дело в том, что такая пропитка просто необходима, если в бетонном растворе будет находиться материал способный вступать в щелочную реакцию. Стекловолокно относится к этой группе материалов, поэтому при контакте с агрессивной средой, оно просто будет «съедаться» и уже через 5-6 лет от армирующей сетки не останется и следа. Нейтральные к щелочи полимерные составы позволяют защитить армоэлемент, сохраняя все его качества на протяжении долгого времени.

Армированная стяжка с сеткой из стекловолокна обладает множеством плюсов:

  • небольшим весом, поэтому на перекрытия не создается излишняя нагрузка;
  • простотой транспортировки;
  • высокой прочностью на растяжение;
  • хорошей устойчивостью к перепадам температурных режимов;
  • стойкостью по отношению к водной среде;
  • низкой электро- и теплопроводностью.

Однако этот материал обладает и некоторыми недостатками, которые нужно обязательно учитывать:

  • композитный материал подвержен коррозии;
  • стекловолоконная сетка не выдержит слишком высоких температур (более 200 градусов), поэтому ее нельзя использовать в помещениях с низкой огнеустойчивостью.

Во всем остальном композитные изделия ни чем не уступают полимерным и стальным аналогам. Армирование также выполняется по технологии, описанной выше.

Металлическая сетка для стяжки: армирование бетонной и цементной стяжки

Применяется два основных вида стяжки: бетонная и цементно-песчаная. Армирование стяжки пола выполняется с помощью металлической сетки. Саму сетку закрепляют на монтажных подставках, которые заранее устанавливаются на основании. При устройстве отсыпного основания, одного слоя сетки недостаточно. Нужно использовать дополнительный слой сетки, он укладывается внутри подушки из керамзита. Сетка для стяжки пола с ячейками 10×10 мм или 15Х15 мм, толщина стальной проволоки должна быть 4 мм.

Для качественного армирования бетонного покрытия нужно правильно уложить металлическую сетку, проконтролировать, чтобы она была в слое бетона, и не касалась чернового пола.

Перед тем как приступить к укладке сетки, необходимо подготовить основание, очистить поверхность от мусора, грязи, пятен от краски т.д. Для лучшего сцепления бетона с основанием наносим грунтовочную смесь на подготавливаемую поверхность. Далее устанавливаем по верхней границе будущей стяжки «маячки» из дерева или металлического профиля. Расстояние между «маяками» необходимо принимать на 30-40 см меньше длины самого правила, которым вы будете стягивать раствор, но не более 1,5-2 метра.

Читать еще:  Гвл листы для пола

Для лучшей звукоизоляции укрепляем к стене несколько слоев пенофола. И укладываем сетку для армирования стяжки. Смесь поочередно заливают в расстояние между «маячками» и выравнивают правилом. Через полчаса раствор затирают и дают высохнуть. Для избегания пересыхания и образование трещин, на протяжении трех дней необходимо поверхность смачивать водой. Через неделю можно убрать «маячки». Пустоты заделываются раствором, для лучшего сцепления предварительно нужно нанести грунтовку. Дать на протяжении месяца хорошо высохнуть. Вот и армированная основа под напольное покрытие готова.

Рекомендуемая температура для производства работ должна быть примерно 20⁰С. В помещении при укладке не должно быть сквозняков. И, конечно, желательно армированную стяжку одного уровня (помещения) закончить за один день.

Назначение арматурной сетки внутри стяжки

В приложении Б строительного норматива СП29.13330, являющегося основным документом, как для профессиональных, так и индивидуальных застройщиков, приведены термины для конструкций пола:

  • гидроизоляция – сплошной пленочный слой, отсекающий грунтовые/сточные воды;
  • пароизоляция – пленка или мембрана, расположенная под стяжкой или утеплителем, отсекающая водяные пары, которые могут проникнуть в конструкцию пола с нижнего этажа или подполья;
  • грунтовое основание – уплотненная почва, на которую укладывается подстилающий слой (имеется только в конструкции пола по грунту);
  • звукоизоляция – защищает от структурного и/или воздушного шума снизу;
  • теплоизоляция – снижает теплопотери в конструкции пола;
  • подстилающий слой – распределяет нагрузки на грунт в соответствующей конструкции пола;
  • покрытие – эксплуатируемая часть конструкции, изготавливаемая из декоративных материалов;
  • стяжка – маскирует коммуникации, обеспечивает уклон для водостока, выравнивает плитное перекрытие, обеспечивает регулировку финишного покрытия по вертикали, всегда расположено под ним;
  • прослойка – упругая постель для покрытия или жесткая связь облицовочного материала с основанием.

В пункте № 8 этого же нормативного документа озвучены требования к стяжкам:

  • толщина 2 см минимум по плитам перекрытия при использовании пескобетона (смесь песка и цемента) без разделительных слоев;
  • толщина 4 см минимум из аналогичного материала при наличии в конструкции, хотя бы одного разделительного слоя (утеплитель или акустический материал);
  • толщина 4,5 см + толщина труб при укрытии инженерных систем (контуры теплого водяного пола, канализация, ХВС/ГВС, отопление), размер берется от верхней поверхности коммуникаций.

Существует несколько технологий изготовления рассматриваемого слоя конструкции, поэтому:

    армирование стяжки пола производится только при выполнении мокрой и полусухой технологии (когда не соблюдена терминология, фактически изготавливается жесткий подстилающий слой);

Сетка внутри мокрой стяжки.

Важно! Согласно нормативу СП 29.13330, стяжки в составе конструкции пола не армируются, ни проволочными сетками, ни фиброй. Однако застройщики, в том числе профессиональные, часто не соблюдают приведенную терминологию, называют стяжками жесткий подстилающий слой, который в некоторых случаях армируется.

Основными требованиями к жесткому подстилающему слою являются:

  • толщина от 1 см;
  • защитный слой от 2 см;
  • арматура 5 – 18 мм по расчету класса А400, А500 либо В500;
  • процент армирования минимум 0,1;
  • расположение стержней в сетках поперечное и продольное, в нижней части конструкции (зона растяжения);
  • при использовании фибры процент армирования снижается до 0,0025%.

Схема утепленной стяжки пола по плитам перекрытия.

Важно! На практике полусухие стяжки обычно армируют фиброй или проволочными сетками ВР для ж/б изделий с ячейкой 20 х 20 см или кладочными сетками из проволоки 4 мм с ячейкой 5 х 5 см. Мокрые стяжки над упругими материалами (жесткая минплита, ЭППС) армируют только сетками последних двух типов.

При этом проектировщики либо ориентируются на Руководства по конструированию еще советских времен, либо объясняют целесообразность перерасхода бюджета строительства отсутствием усадок конструкционного материала и раскрытия трещин.

Тепло- и гидроизоляция бетонного пола под грунт

В качестве утепления долгое время использовался пенополистирол. Этот материал выпускался разных видов, с большей и меньшей плотностью.

Новый вид полистирола это экструзионный пенополистирол. В чем его преимущества? Он намного прочнее, его тепло- и гидроизоляционные свойства выше. Поэтому в доме, утепленном экструзионным пенополистиролом, тщательно подходят к устройству вентиляции.

Эти плиты сами по себе являются гидроизолирующим слоем, а вместе с рубероидным материалом отлично изолируют от влаги и пара. Экструзионный пенополистирол по краям имеют выемки, что позволяет при укладке складывать их одна в одну, создавая однородный слой.

Такой утеплитель необходим, если в помещении будет много влаги и пара. Например помещение над подвалом, гаражом, ванна, сауна.

Перед его укладкой бетонную подготовку следует покрыть битумной грунтовкой.
