Скрытые петли для люка в полу

Какой должна быть петля для люка в подвал?

Люк из внутренней части дома закрывает спуск в подвальное помещение, подполье или погреб. Крышку прячут под покрытие пола в комнате, отделывая теми же материалами, что и по всему дому.

Устройство работает довольно просто и надёжно, если все элементы конструкции установлены правильно.

Обустройство петель – один из важных этапов монтажа люка в подвал. От их стабильной работы зависит прочность механизма и плавность открытия крышки.

Типы петель для люка

Петли для люка разнятся по конструкции, форме, размерам и способам установки.

Дешевые, просто смонтировать, но есть недостаток – без утопления в толщу материала получается заметная щель, да и сами петли остаются на виду, и даже могут выпирать за плоскость пола.

Конструкция дает возможность откидывать люк под 90 градусов кверху.

В начале подъема люк сначала движется вверх, потом начинается откидываться в сторону. Это позволяет без проблем преодолевать слои отделки пола, не повреждая их.

Если вы решили самостоятельно сварить люк в напольное отверстие или заказать металлоконструкцию в ближайшей мастерской, рекомендуем вам обращать внимание на следующие моменты:

1. Выбранный вами уголок для рамы должен быть достаточно прочным, чтобы выдерживать нагрузку и сохранять геометрию при эксплуатации. Оптимально использовать уголок толщиной 4-5 мм.

2. Мощность амортизаторов – крышка не должна резко вылетать во избежание травматических последствий, а если амортизаторы не будут справляться с выталкиванием крышки, дверца люка просто не откроется. Ваша цель: легкое и плавное поднятие крышки при повороте ручки в замке. Количество и мощность амортизаторов необходимо определять на стадии испытаний конструкции изделия.

3. Правильное расположение амортизаторов относительно рамного основания конструкции и крышки люков. Амортизаторы должны быть закреплены так, чтобы их полная разгрузка поднимала крышку на угол 90 градусов. Иначе газовый пневмоподъмник может просто вырвать из втулки за счет инерции хода тяжелой дверцы.

4. Расположение гипсокартонной панели крышки относительно плоскости основания рамы по высоте. Низко заглубленная крышка не будет открываться с плиткой. Высокая крышка хорошо открывается с плиткой, но не выставляется в уровень чистового пола. Ищите баланс.

5. Скрытая конструкция петли, моделирование открывания петли с напольной плиткой на крышке. Скрытые петли часто применяются во входных дверях. Но на вертикальных дверях нет облицовочного покрытия толщиной до 15 мм. Нужно учесть требование минимального зазора. Это требует дополнительной конструкторской проработки конфигурации петли и проверки технологической выполнимости узлов изделия перед сборкой готового люка.

6. Зазоры межплиточных швов со стороны петли должны обеспечивать бесконтактное открывание крышки без заломов и сколов кромки плитки в зоне петли. Хорошо сделанная скрытая петля должна обеспечить умный зазор с равными межплиточными расстояниями по всему периметру дверцы. Идеально добиться конструкции фронтально-распашного открывания, когда крышка сначала поднимается вверх, а потом откидывается. Это высший пилотаж!

Самые надежные и износоустойчивые. Люки со стальными петлями без регулировки стоят дешевле изделий с алюминиевыми деталями, но при этом не уступают в качестве и грузоподъемности. Низкая цена объясняется менее затратным процессом сборки. В люках небольшого размера стоят петли с одной стойкой, в больших люках под керамическую плитку – две стойки, они производятся из квадратного профиля размером 12х12 или 15х15 мм. После сборки все изделие покрывается устойчивой порошковой эмалью. Высокая предельная нагрузка позволяет использовать стальные конструкции без узлов регулировки.

Регулируемые петли из стали дают возможность исправить провисание тяжелой дверцы, появившееся в результате длительной эксплуатации (7-10 лет). Зазор между плитками обычно составляет не более двух миллиметров и случается, что при использовании дверцы плитка начинает задевать смежную стеновую плиту. Этот недочет можно легко исправить, подкрутив крепежи и настроив уровень крышки сразу в двух плоскостях. Узлы регулировки спрятаны под пластиковыми колпачками. Отрегулировать петли можно простым гаечным ключом, для этого не требуется специальных навыков.

Стальные регулируемые петли устанавливаются как на алюминиевые, так и на стальные лючки:

• AL-KR – фурнитура для этой модели изготавливаются из штампованного квадратного профиля и покрывается порошковой эмульсионной краской серебристого цвета для защиты от коррозии. Высокая прочность петель рассчитана на самые высокие нагрузки и многолетнюю эксплуатацию, поэтому может быть облицована любым отделочным материалом от мозаики до камня. Люки выпускаются разных размеров, грузоподъемность петли на самом большом из них, 60х120 см, равна 29 кг.
• Оптима-Атлант – модель имеет самые мощные в своем классе петли. Они выполнены из стальной трубки диаметром 25 мм и пластин. Система регулировок позволяет с высокой точностью исправить искривление дверцы в вертикальной плоскости. Крепеж окрашивается полимерной краской разных цветов для предотвращения образования ржавчины. Люки с такой деталью изготавливаются только под заказ по индивидуальным параметрам. В основном модель востребована на люках больших размеров: от 70 см в ширину и до двух метров в высоту. Аналогов у таких изделий нет. К примеру, крышка форматом 80х140 см имеет грузоподъемность 48 кг. Люк с таким крепежом может быть укомплектован нажимными замками как с одной, так и с двух сторон. Это необходимо, когда дверца облицована тяжелым материалом, например, мрамором.
• Формат КН – в конструкции используется стойка-трубка в 15 мм и уголок шириной 25 мм вместо поперечных пластин. К узлам регулировки они сужаются до 10 мм. Двухзвенная неразборная петля обладает достаточным запасом прочности, чтобы можно было выбрать любой отделочный материал. Грузоподъемность такой модели ниже и зависит от размера: для люка 60х120 см максимальная мощность составляет 23.6 кг. Провисание исправляется с помощью настройки в вертикальной плоскости. От Евроформата модель отличается более низкой ценой и простой системой регулировки.

• Модерн – детали для этой модели люка отлиты из алюминиево-литейного сплава марки АК12, ГОСТ 1583-92В, при содержании магния всего 0,5%. Шарнирные детали выполнены из алюминия. В алюминиевую стойку крепежа вставлена труба из стали – это значительно повышает прочность механизма. Размер петли сравнительно большой: в самом широком месте – 30 мм, возле узлов – 12 мм, высота – 22 мм. Грузоподъемность самого большого стандартного люка из серии равна 31 кг. Регулируется фурнитура в двух плоскостях – вертикальной и горизонтальной (вверх-вниз, влево-вправо). Такая система регулировки делает эксплуатацию изделия комфортной и долговременной.

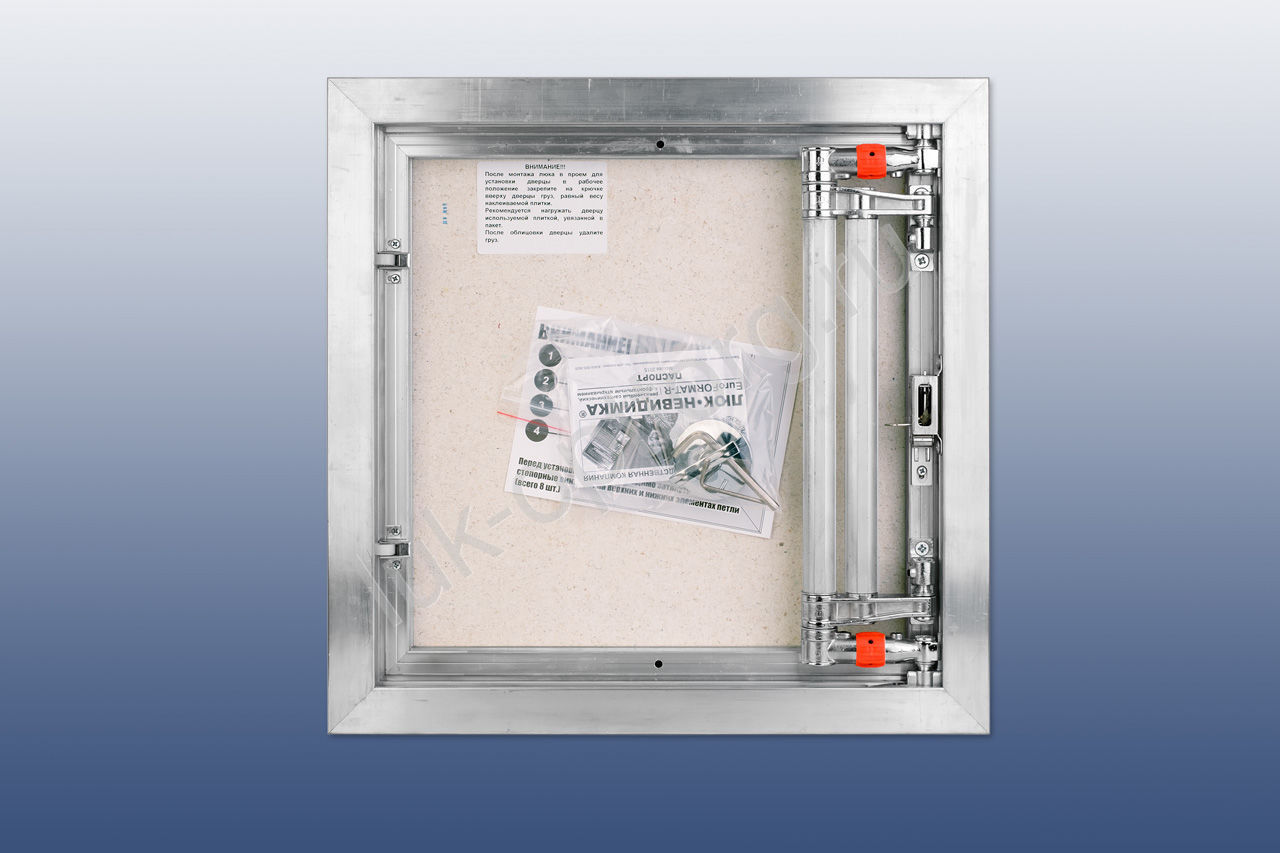

• Евроформат АТР и ЕТР – в этих моделях устанавливается самая технологичная петля из алюминия и его сплава с кремнием. Петля состоит из сложной системы регулировок: 8 узлов сверху и 8 снизу, которые налаживаются с помощью Г-образных ключей. Можно отрегулировать наклон, смещение влево-вправо, положение верх-низ дверцы. Максимальная грузоподъемность петли на самом большом стандартном люке АТР периметром 40х100 см составляет 22 кг. Максимальная грузоподъемность петли ЕТР 60х120 см – 38 кг.

Трехзвенные петли

Сдвижные модели с трехзвенными петлями устанавливаются в труднодоступных, а также узких местах, где неудобно открывать дверцу стандартным образом. Регулировка возможна только в вертикальной плоскости.

• ЕСКР – крепежная фурнитура из алюминия и силумина. Максимальный размер люка – 50х50 см. Предельная нагрузка – 5 кг. Настраивать положение дверцы можно в направлении верх-низ. Подшипники скольжения из фторопласта в узлах снижают износ поверхностей и минимизируют возможное провисание.
• Формат МН – изделия этой модели небольшого размера. В них стоят стальные петли. Грузоподъемность на самой большой модели 50х50 см – 7 кг. Часто устанавливаются под ванную для контроля слива. Прочность штампованных элементов крепежной фурнитуры позволяет использовать любой отделочный материал до 15 мм толщиной. Вертикальной системы регулировки достаточно для коррекции сдвижной заслонки.
• Атлант-М – петли изготовлены из стальной трубы и стальных пластин 25х10 мм. Укомплектованный люк 70х100 см выдерживает до 19.4 кг.

Где купить петли отдельно от люка?

В свободной продаже у официальных производителей петель нет. При выходе из строя самой дорогой детали люка иногда проще поменять всю конструкцию или заменить ее по гарантии, чем искать дефицитный товар. Мы уже многие годы являемся дилерами по всем позициям, и у нас в наличии есть все необходимые запчасти. Но стоит учитывать, что гарантия производителя распространяется только на целый товар, а не на его часть. Поэтому обмену и возврату крепеж не подлежит. Отметим, что самостоятельная сборка конструкции люка из подручных материалов и запчастей не является выгодной, а результат будет уступать заводским моделям по износоустойчивости и качеству.

Разновидности скрытых люков

Прежде чем приступать к изготовлению скрытого люка своими руками, необходимо определиться с видом конструкции. Различают:

• напольные. Как правило, такие устройства устанавливаются при прохождении канализации или иных коммуникационных систем в полу. Напольный люк-невидимка отличается высокой прочностью, так как должен выдерживать большие нагрузки и максимальной герметичностью, чтобы не допустить протечки;

Скрытый люк на полу

• потолочные. Предназначены для ревизии вентиляционных систем. Потолочные люки отличаются небольшим весом и прочными удерживающими устройствами для исключения возможности несанкционированного открывания;

Люк-невидимка на потолке

• настенные скрытого монтажа. Наиболее распространенная конструкция, которая может быть использована для любых целей, в том числе и проведения профилактических работ. Основные преимущества – простота монтаж и удобство использования.

Разновидности настенных скрытых конструкций

Люк под кафель

Когда встаёт вопрос, как сделать люк, спрятанный под плитку, ламинат или линолеум, следует придерживаться следующих рекомендаций. Во-первых, на предварительном этапе необходимо определить размер отверстия.

Во-вторых, утеплить его и сделать предварительную раскладку кафеля или любого другого материала, использующегося для финишной отделки. Это необходимо для того, чтобы избежать подгона под плитку своими руками. О том, как сделать скрытую конструкцию под плитку смотрите в этом полезном видео:

Следует учитывать, что подгонять напольные люки в пол под плитку можно только после того, как был осуществлён окончательный замер.

Сделать люки в пол под линолеум, плитку, ламинат или любое другое напольное покрытие не так сложно. Кроме этого, процесс не считается трудоёмким. Именно поэтому, некоторые наёмные бригады игнорируют его и считают не достаточно важным при строительстве дома.

Если не учитывать их мнение и строить свой дом согласно рекомендациям и советам опытных строителей, можно существенно продлить срок эксплуатации строения за счёт того, что будет выполнен доступ к основанию здания.
